SOC5000-15Ⅱ綜合復用設備是通過E1或光纖通道傳輸語音（FXO、FXS、2/4線、E/M、磁石等）、以太網數據(100M/1000M)、同/異步數據（RS232/422/485）、E1等綜合業務。適用于有光纜鋪設而無電纜鋪設，或語音需要保密(如部隊)的場合SOC5000-15Ⅱ綜合復用設備將PCM和傳輸設備融于一體，同時配合其他設備可組建各種不同類型網絡拓撲。
◆結構合理，性能穩定

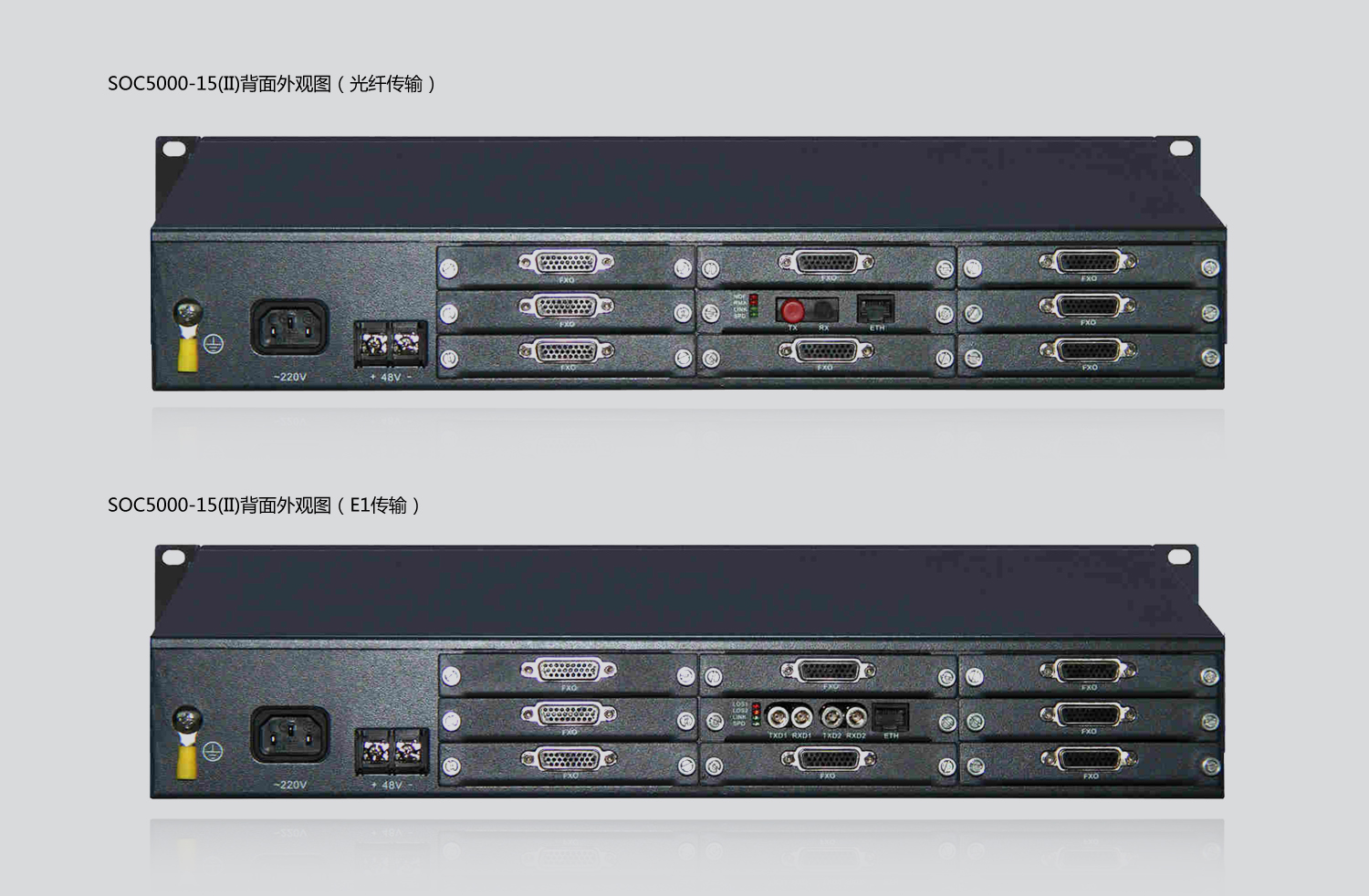

采用19英寸1.5U標準機箱9槽插卡式結構，配置維護方便
設備9槽位結構：1個主控插槽、8個業務插槽、業務插槽可任意混插各類語音、數據、視頻等業務盤卡
◆業務豐富
語音業務：FXO、FXS、MCS、E&M、2/4線等
數據業務：RS232/422/485、V.24、100/1000Base-T等
◆組網靈活

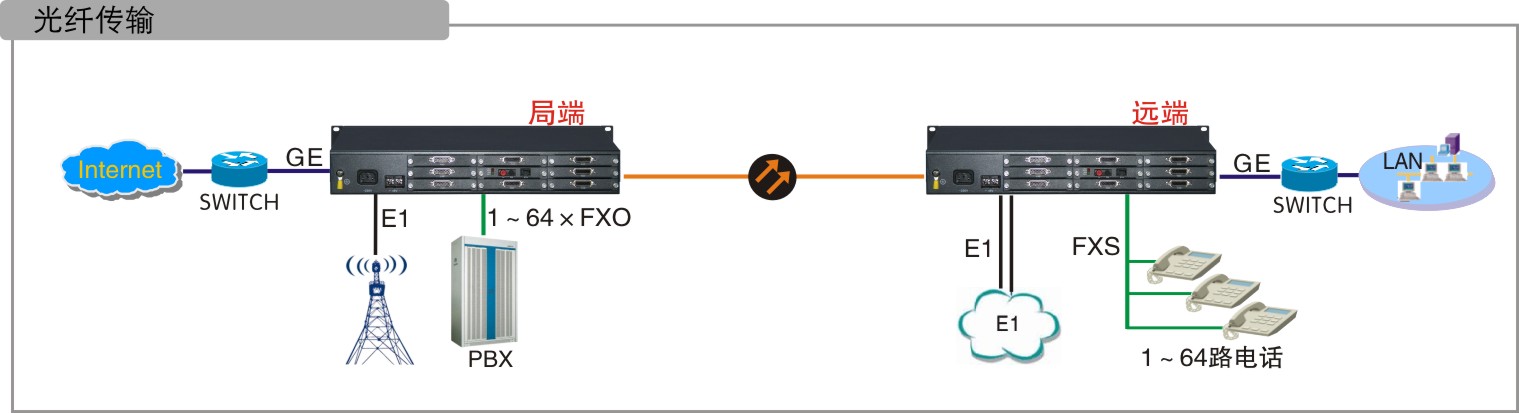

多種傳輸方式：包括E1傳輸、光纖傳輸，支持點對點/星形/鏈形結構
通過多E1傳輸時，采用MP技術（線路負載平衡）將多E1信道捆綁傳輸各種業務
集成PDH、PCM等多重功能融于一體，應用于各種專網業務，為客戶在原有傳輸架構上提供性價比更高的接入方案
◆可靠性高
采用AC220V、DC（-48V）雙重供電方式，可接蓄電池，具有浮充功能
全表面貼裝工藝，完善的告警指示及業務狀態指示
選擇E1通道傳輸時，任意1個E1可以傳輸64路語音
優化E1電路資源，節約投資
選擇2E1通道傳輸時，E1通道具有倒換功能(即當某E1通道出現故障時，系統會自動倒換到另一個E1通道傳輸、同時保證通話不斷線)；可實現“1+1保護”功能
線路自檢和故障定位功能：通過網管平臺可選擇手動自檢、自動自檢、定時自檢，檢測各用戶線路上的狀態（例如:短路、開路、并機、正常）
可統一納入SOC-NM2005網管平臺，提供完善的網管功能，為系統的運行和管理提供可靠的保障。
設備型號 | SOC5000-15(II) |
物理尺寸 | 488(寬)×215(深)×66(高) |
供電方式 | 內置電源支持AC/DC雙電源供電 |
AC：190V～260V |
DC：-44V～-56V(紋波≤5%) |
整機功耗 | <60W |
工作環境 | 工作溫度：-5℃～70℃；工作相對濕度：10%～90%無凝結(室溫) |
儲存環境 | 儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫) |
設備型號 | SOC5000-15(II) |
盤卡插槽 | 盤卡名稱 | 功能描述 | 線路接口 | 業務接口 |
主控槽位x1個 | MCU盤 | PCM主控盤，E1接
入(1+1保護) | E1x2個：C3接口 | 網絡接口(RJ45)x1個
(帶寬:N×128K；N≤31) |
GMCU盤 | PCM主控盤，光纖接入 | 光纖接口 | 網絡接口(RJ45)x1個
(帶寬100/1000Mbps自適應) |
FMCU盤 | PCM主控盤，光纖接入 (1+1保護) | 雙光口接入 | 光路1+1保護 |
業務插槽x8個：
根據業務需求，任意選擇以下業務盤卡混插。 | FXS盤 | 連接電話機接口 | — | 用戶接口(DB17)x8個 |
FX0盤 | 連接交換機用戶線 | — | 中繼接口(DB17)x8個 |
MCS盤 | 磁石接口 | — | 磁石接口(DB17)x8個 |
E&M盤 | 連接被延伸的E/M接口 | — | 4線E&M接口(RJ45)x4個 |
CWT盤 | 傳輸載波信號或調制信號 | — | 2/4線音頻接口(RJ45)x8個 |
ASY盤 | RS232/RS422異步數據傳輸 | — | 數據接口(RJ45)x4個 |
ETH盤 | 4路以太網接口盤
100Mbps物理隔離 | — | 網絡接口(RJ45)x4個 |
EE1盤 | 配合光口盤擴展E1業務 | — | E1接口(DB9)x4個 |
