SOC5000-30綜合復用設備適用于“光進銅退”工程大門數語音和數據業務接入，通過E1或光纖線路實現各類語音、數據等業務的遠端延伸。

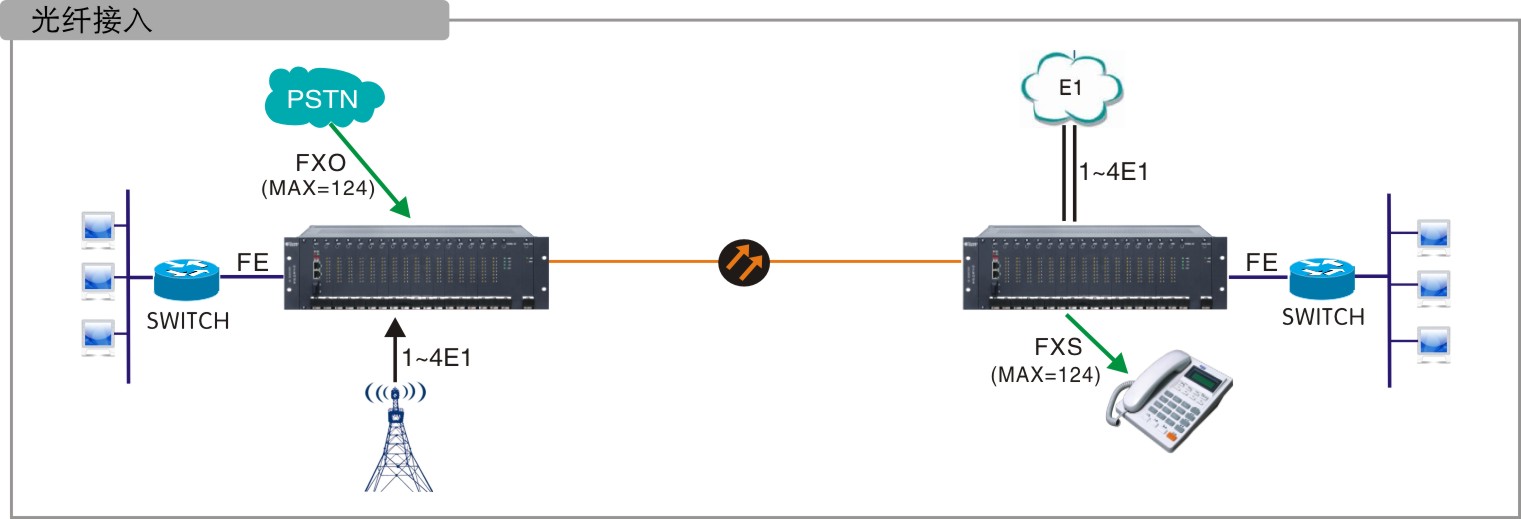

采用光纖線路傳輸，設備可配置124路FXO或FXS、4E1、1~2路物理隔離以太網業務。
采用單E1~4E1通道傳輸，設備可?配置128路FXO或FXS、1~2路物理隔離以太網業務。
此系列產品也稱為多通道保護綜合復用設備，它的特色在于當設備選擇E1通道傳輸?shù)臅r(shí)候，任意1個E1可以傳輸128路語音，節約E1資源；還可起到“1+3通道保護”的功能，并且切換期間能保持話路通暢；同時起到保密跟線路檢測的功能。其廣泛應用于各運營商、廣電網和公安、部隊（保密）、電力、鐵路、公路、交通、金融、政府及具有分支機構的企事業單位專網。
◆ 性能可靠，方便運維
采用插卡式、模塊化工業級設計，結構緊湊、擴容維護方便靈活

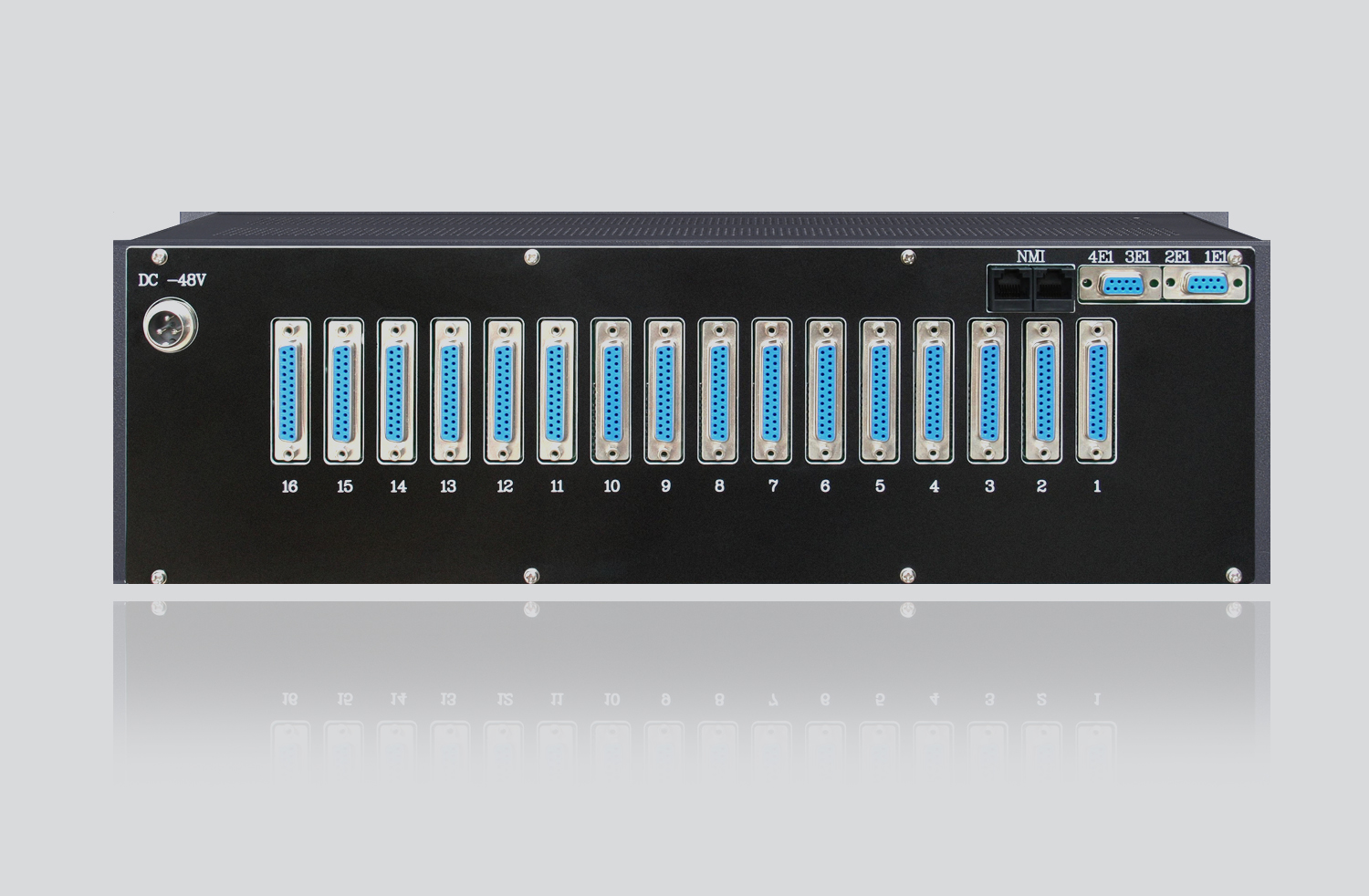

設備20個板卡插槽：1個主控槽、1個網管槽、1個鈴流槽、1個電源槽、16個業務槽
具有線路檢測和故障定位功能
統一納入SOC-NM2005網管平臺，為系統運行和管理提供可靠保障
◆ 配置靈活
多種傳輸方式：包括單E1~4E1傳輸、光纖傳輸
通過單E1可傳輸120路語音，優化線路資源，節省投資
采用MP技術（線路負載平衡）可將多E1信道捆綁傳輸各種業務
組網結構：支持點對點、鏈形、星形網絡拓?fù)?，支持?jí)聯
集成PCM、PDH、PBX、SDH等多重功能于一體，方便應用于各種專網業務，為客戶在原有傳輸架構上提供性價比更高的接入方案
◆ 業務豐富
業務插槽可任意混插各類語音盤、數據盤等
數據接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
語音接口：FXO、FXS、E&M、磁石、2/4線
支持來電顯示、反極計費信號
設備型號 | SOC5000-30 |
物理尺寸 | 488(寬)×180(深)×132(高) |
供電方式 | 內置電源支持AC/DC雙重供電 |
AC：190V～260V |
DC：-44V～-56V(紋波≤5%) |
整機功耗 | <75W |
工作環境 | 工作溫度：-5℃～50℃；工作相對濕度：10%～90%無凝結(室溫) |
儲存環境 | 儲存溫度：-20℃～70℃；儲存相對濕度：5%～95%無凝結(室溫) |
設備型號 | SOC5000-30 |
盤卡插槽 | 盤卡名稱 | 功能描述 | 線路接口 | 業務接口 |
主控槽位x1個 | MCU盤 | 4E1接入主控盤 | E1x4個：C3接口 | 網絡接口(RJ45)x1~2個
(帶寬N×64K；N≤31) |
FDU盤 | 光纖傳輸主控盤 | 1X9x1個：SC接口 | 網絡接口(RJ45)x1~2個
(帶寬10/100Mbps自適應) |
業務插槽x16個：
根據業務需求，任意選擇以下業務盤卡混插。 | FXS盤 | 外擴語音 | — | 用戶接口(DB25)x8個 |
FX0盤 | 外擴中繼 | — | 中繼接口(DB25)x8個 |
MCS盤 | 磁石盤 | — | 磁石接口(DB25)x8個 |
E&M盤 | 四線E&M盤 | — | 4線E&M接口(DB25)x2個 |
CWT盤 | 載波盤 | — | 2/4線音頻接口(DB25)x3個 |
ASY盤 | 異步數據盤 | — | RS232/422接口(DB25)x4個 |
網管盤位x1個 | NMU盤 | RS485或以太網網管接口 |
電源盤位x1個 | PWR盤 | DC-48V供電 |
鈴流盤位x1個 | RING盤 | 鈴流盤 |
